Funciones de los geotextiles

Os compartimos un interesante articulo publicado por nuestra especialista Andrea Mayorga en el que nos cuenta las diferentes funciones que pueden ejercer nuestros geotextiles dentro de un sistema constructivo.

Comencemos explicando que el geotextil es un materila plano, permeable, de apreciada deformidad, formado fibras poliméricas termoplásticas. Soprema ofrece una amplia gama de geotextiles, adecuados para diferentes funciones y aplicaciones.

Gama de Geotextiles de Soprema Iberia



Los geotextiles, en general, cumplen con las siguientes funciones:

funciones

  • Separación
  • Filtración
  • Drenaje
  • Protección
  • Refuerzo

Los geotextiles de Soprema están diseñados para las siguientes aplicaciones:

  • Edificación,
  • Carreteras, túneles
  • Ferrocarriles y aeropuertos.
  • Obras hidráulicas (puertos, balsas, etc)
  • Vertederos
  • Jardinería
  • Movimiento y consolidación   de tierras.
  • Unido industrialmente a otros productos (impermeabilización bituminosa y sintética  y drenajes

Ahora analicemos sus aplicaciones y funciones:

Aplicaciones
Funciones
EdificaciónSeparación
CarreteraSeparación
FerrocarrilesSeparación / Filtro
TúnelesProtección
Obras hidráulicasFiltración /Drenaje
VertederosProteger
JardineríaDrenaje
Movimiento y consolidación de tierrasRefuerzo



Separación. Definición y Características

“ La prevención del entremezclado de suelos y/o relleno adyacentes mediante la utilización de un geotextil”. (EN/ISO)

  • Impide el contacto entre materiales no compatibles.
  • Actúa de barrera permeable entre suelos de distinta estructura.
  • Mejora la capacidad portante y evita la pérdida de material en el suelo.
  • Mejora las propiedades de la compactación de las capas granulares.
  • Proporciona una estabilidad a largo plazo de las capas de cimentación
Separación. Propiedades mecánicas requeridas

Los parámetros mecánicos más importantes de un geotextil de separación son:

Tf:  Resistencia a la tracción en rotura del geotextil [kN/m]  (Valor mínimo) Según norma EN ISO 10319.

e:   Alargamiento en la rotura [%] (Valor mínimo) Según norma EN ISO 10319.

Fp: Resistencia al punzonamiento estático (ensayo CBR) [N] (Valor mínimo). Según norma EN ISO 12236.

Dc: Perforación dinámica (ensayo de caída de cono) [mm] (Valor máximo) Según norma EN ISO 918

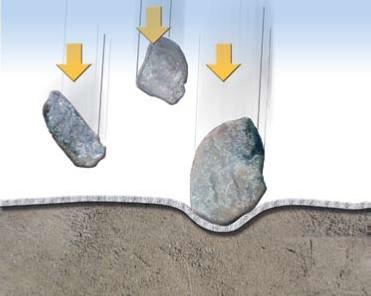

Un alargamiento elevado y una resistencia a la perforación dinámica previenen el deteriorodel geotextil durante el volcado de piedras en la instalación

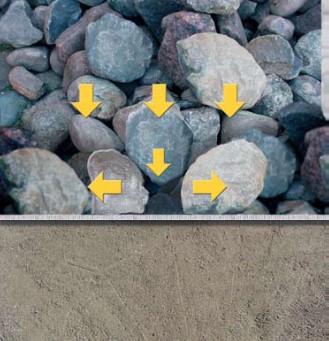

Un alargamiento elevado evita daños en el geotextil cuando se desplaza horizontalmente como resultado del efecto cuña por las cargas verticales.

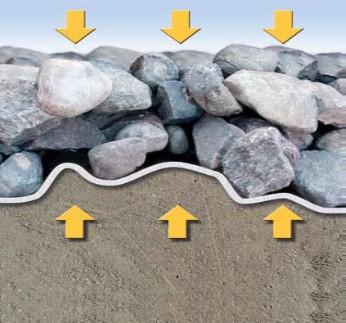

Un alargamiento elevado permite el ajuste del Geotextil alrededor de lasirregularidades de lapiedras y se adapta a las superficie constructiva.

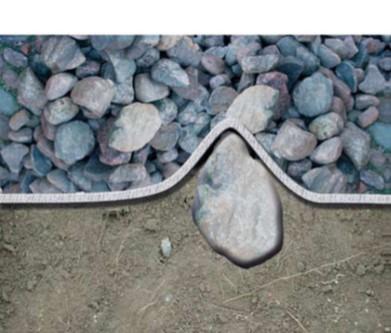

Un alargamiento elevado y una resistencia al punzonamiento estático evitan la perforación cuando la presión del material de relleno provoca la migración de las partículas finas del suelo hacia cavidades creadas en la capa granular.



Separación. Propiedades hidráulicas requeridas

Los parámetros hidráulicos más importantes en el geotextil son:

O90%  Tamaño de poro característico [mm]  Según norma EN ISO 12956

kn     Coeficiente de permeabilidad normal al plano [m/seg.] Según norma EN ISO 11058

Los requerimientos para cada una de estas características hidráulicas varía según los diferentes tipos de construcción, dependiendo del tipo de flujo de agua que debe soportar.



Filtración. Definición y Características

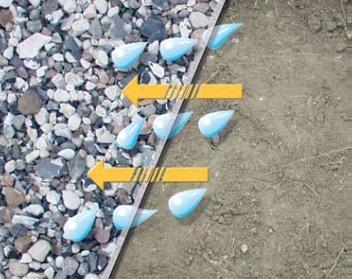

Evitan la migración de partículas finas del suelo hacia el material grueso por efecto del flujo de agua en el suelo

Mantiene el flujo de agua en el suelo con la mínima pérdida de presión

Previene la migración de partículas finas por efecto bombeo bajo las cargas dinámicas de tráfico.



FiltraciónPropiedades mecánicas requeridas

Los parámetros mecánicos más importantes de un geotextil de filtro sometido a esfuerzos son :

Tf: Resistencia a la tracción en rotura del geotextil [kN/m] (Valor mínimo) Según norma EN ISO 10319

e: Alargamiento en la rotura     [%] (Valor mínimo) Según norma EN ISO 10319

Fp: Resistencia al punzonamiento estático (ensayo CBR) [N] (Valor mínimo) Según norma EN ISO 12236

DC: Perforación dinámica (ensayo de caída de cono) [mm] (Valor máximo) Según norma EN ISO 918

Un alargamiento elevado y una resistencia a la perforación dinámica previenen el deterioro del geotextil durante el volcado de piedras en la instalación.



Las características hidráulicas del geotextil adecuadas aseguran la retención de finos en el suelo mientras se mantiene el flujo de agua.

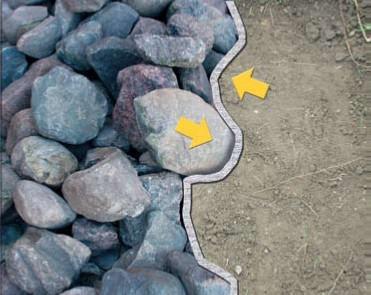

Un alargamiento elevado permite adaptar el geotextil a las superficies irregulares de la obra



FiltraciónPropiedades hidráulicas

Los parámetros hidráulicos más importantes en el geotextil son:

O90%  Tamaño de poro característico [mm] Según norma EN ISO 12956

kn     Coeficiente de permeabilidad normal al plano [m/seg.] Según norma EN ISO 11058

El flujo de agua a través del geotextil puede ser de dos tipos:

Flujo de agua estático (unidireccional): ej. drenes y sistemas de desecación.

Flujo de agua dinámico: ej. obras hidráulicas y filtros planos en obras bajo carreteras y vías de ferrocarril obra.


Drenaje. Definición y Características

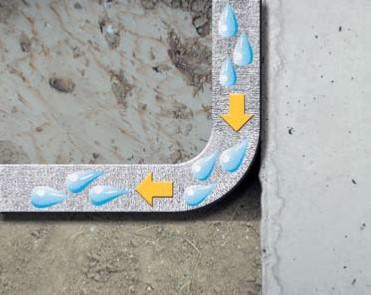

”La captación y transporte de precipitación, agua infiltrada  y/u otros fluidos a través del plano del geotextil”. (EN/ISO) En otras palabras, es la capacidad del geotextil para drenar

fluidos por si mismo, lo que significa que no es una parte del sistema de drenaje sino el propio sistema de drenaje.

La utilización de geotextiles en drenajes es una operación muy común en obras de tierra y edificación.

- Para asegurar el drenaje del agua y otros fluidos con la mínima pérdida de carga posible garantizando que el funcionamiento de  dicho drenaje sea el correcto.



Drenaje –Propiedades mecánicas requeridas

Los parámetros mecánicos más importantes de un geotextil de drenaje sometido a esfuerzos son :

Tf: Resistencia a la tracción en rotura del geotextil [kN/m] (Valor mínimo)  Según norma EN ISO 10319

e: Alargamiento en la rotura  [%] (Valor mínimo) Según norma EN ISO 10319

Fp: Resistencia al punzonamiento estático (ensayo CBR) [N] (Valor mínimo) Según norma EN ISO 12236

DC: Perforación dinámica (ensayo de caída de cono) [mm] (Valor máximo) Según norma EN ISO 918

Drenaje –Propiedades hidráulicas

Los parámetros hidráulicos más importantes en el geotextil son:

qp  Flujo de agua en el plano [m2/s] (valor mínimo) Según norma EN ISO 12958

O90% Tamaño de poro característico [mm] Según norma EN ISO 12956

kn  Coeficiente de permeabilidad normal al plano [m/seg] (valor mínimo) Según norma EN ISO 11058

Capacidad de flujo de agua en el plano qp

La capacidad de flujo en el plano se debe basar en la cantidad de agua que necesita ser drenada.

La capacidad de flujo de agua en el plano se expresa como la cantidad de agua drenada en una periodo de tiempo y para una anchura determinada [m3/seg/m = m2/seg*].

La importancia de una capacidad de flujo de agua en El plano suficiente.



Protección. Definición y Características

”La prevención o limitación de daños locales a un elemento o material dado por el uso de un geotextil”. (EN/ISO)

La utilización de geotextiles de protección es una operación muy común en la construcción de vertederos, balsas y túneles para garantizar la integridad de la impermeabilización (p.e.geomembranas) cuando entra en contacto con materiales de relleno o está sometida a cargas.



ProtecciónPropiedades mecánicas requeridas

Los parámetros mecánicos más importantes para un geotextil de protección son:

Dc:  Perforación dinámica (ensayo de caída de cono) [mm] (Valor máximo)  Según norma EN ISO 918

Fp:   Resistencia al punzonamiento estático (ensayo CBR) [N] (Valor mínimo medio) Según norma EN ISO 12236

d:     Espesor a 2kN/m2 [mm] (Valor mínimo medio) Según norma EN 964-1

El espesor y la resistencia al punzonamiento correctos evitan el deterioro de la membrana.
